一、总述

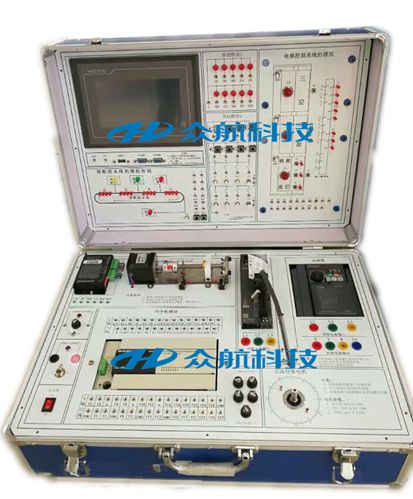

    PLC变频器综合实验箱是为配合高职、中职《可编程控制器技术》课程的教学而设计、开发的配套实验装置。本装置集可编程控制器、编程器、模拟实验模块于一体，可以形象、直观地进行可编程控制器的基本指令练习以及多个典型工业控制过程的模拟。本实验箱的采用模块式结构，容纳了尽可能多的实验项目，并能很方便地进行实验扩展。PLC主机可按用户要求选配三菱FX、欧姆龙CPM1A、西门子S7-200系列，可充分满足教学实验大纲的要求，也可用于PLC控制实验、科研开发等领域。



二、技术条件：

    工作电源：AC220V/±10%  50Hz

    工作环境：温度-10℃～40℃，湿度85%RH(25℃)，海拔<4000m

    整机容量：≤600VA

    外型尺寸：500（L）×360（W）×140（H）mm（尺寸仅供参考，PLC主机不同实验箱尺寸有差别）



三、实验项目：

（一）PLC控制基本实验（箱体上包含3个、其它需要增设子板完成）

1、基本指令编程练习

2、LED 数码显示控制

3、抢答器实验

4、十字路口交通灯控制

5.  天塔之光演示

6、四节传送带模拟控制

7、电梯控制系统模拟控制

8、步进电动机模拟控制

9、水塔液位模拟控制

10、三相异步电动机星/三角（Y/Δ）换接启动模拟控制

11、机械手动作模拟控制

12、装配流水线模拟控制

13、混合装置模拟控制

14、邮件分拣机模拟控制

15、自控轧钢机模拟控制

16、自控成型机模拟控制

17、礼花之光演示

18、卸料小车控制模拟

19、加工中心刀具模拟控制

20、直流电机正反转控制模拟



（二）PLC控制步进电机实验

1、步进电机的启动停止实验。

2、步进电机正传及调速实验。

3、步进电机反传及调速实验。

4、步进电机加速控制实验。

5、步进电机减速控制实验。

6、步进电机带动位移装置往返控制实验。

7、步进电机的位置闭环控制实验。

8、基于触摸屏、PLC控制步进电机实验



（三）PLC控制伺服电机实验

1、伺服电机的启动停止控制实验。

2、伺服电机正传及调速实验。

3、伺服电机反传及调速实验

4、伺服电机加速控制实验。

5、伺服电机减速控制实验。

6、伺服电机转动位置控制实验。

7、基于触摸屏、PLC控制伺服电机实验



（四）PLC及变频器、触摸屏综合实验

1、变频器功能参数设置及操作

2、变频器报警及保护功能

3、变频器的无极调速功能

4、变频器控制电机正反转实验

5、外部端子点动控制

6、多段速度选择变频调速

7、外部模拟量控制变频调速

8、PLC控制变频器外部端子的电机正反转

9、基于PLC的程序运转控制

10、基于PLC模拟量控制变频开环调速

11、基于PLC模拟量控制变频闭环调速

12、基于PLC通信方式的变频器开环调速

13、基于PLC通信方式的速度闭环定位控制

14、PLC与人机界面触摸屏通讯控制

15、PLC、人机界面触摸屏与变频器通讯控制

16、PLC与人机界面触摸屏数字量调速

17、PLC与人机界面触摸屏模拟量调速
